Entwicklung und Geschichte der Kartengestaltung



Funktionale Karten und Übersichtspläne spielen eine zentrale Rolle bei einer guten Signaletik: Sie sind Einstieg und erster Anknüpfungspunkt eines Areales oder Gebäudes.



Das Wechselspiel zwischen unserer gestalterischen Darstellung und den Vorstellungen eines Betrachters eines Ortes muss gut funktionieren. Dann sind orientierende Karten und Pläne in Signaletik-Systemen hilfreich. Wir setzten uns deshalb in unserer Arbeit intensiv mit den beiden Parametern auseinander.



Die Darstellungsformen von Karten und Plänen prägt immer auch die Identität der Umgebung selbst.






Bewegungslinien von Besuchern in der verbotenen Stadt, Peking
Signaletik-Studie | Phase «Discover» | 2006



Historische Karten erzählen durch ihre Gestaltung und insbesondere in Dekorationen die Geschichten und Sichtweisen der damaligen Menschen. Kartendarstellungen sind deshalb sehr eng mit der menschlichen Entwicklungsgeschichte verbunden und überschneiden sich mit diversen Fachgebieten (Geschichte, Ethnographie, Recht, Theologie, Kunst, Mathematik, Vermessung, Astronomie, Drucktechnik, …).



Es lohnt sich also, einen Blick in die Entwicklung von Karten zu werfen; hier ein kleiner Ausschnitt davon:



Prähistorische Karten

 Pavlov-Karte | 26’000 v. Chr. | Tschechien

Pavlov-Karte | 26’000 v. Chr. | Tschechien

Prähistorische, kartografische Strichdarstellung auf einem Mammutstosszahn.

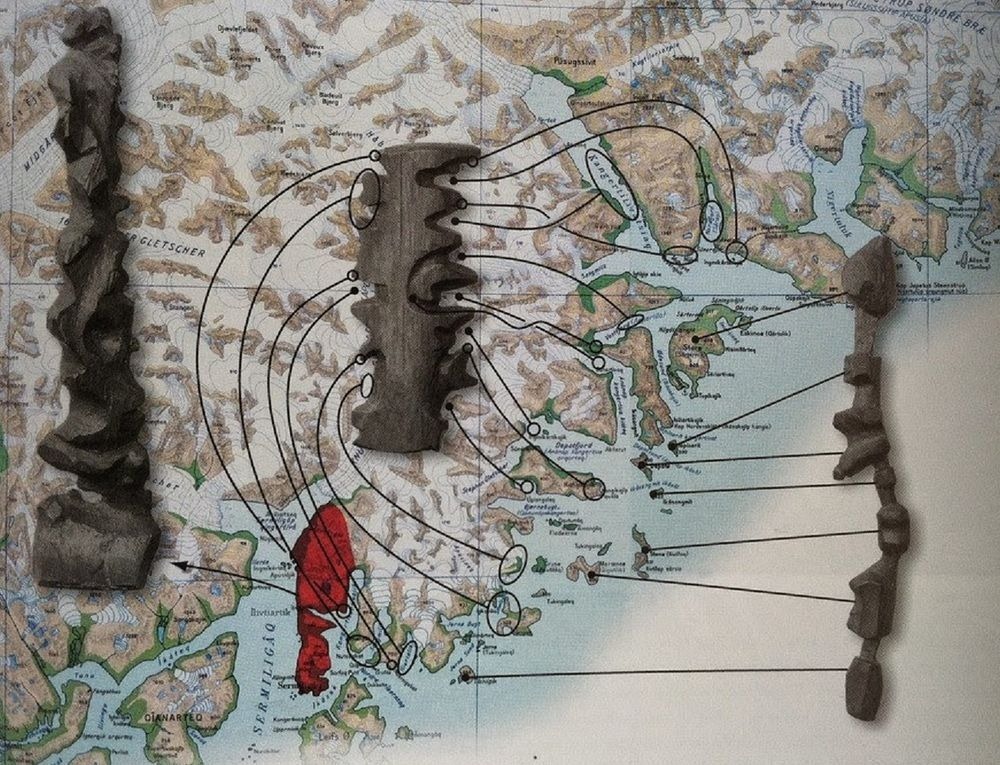

 mobile Holzkarten | Inuits, Grönland

mobile Holzkarten | Inuits, Grönland

Taktile Darstellung von Küstenlinien als Umrisse in Treibholz

 Bedolina | 15’000 v. Chr. | Italien

Bedolina | 15’000 v. Chr. | Italien

Ältester bekannter Ortsplan auf Stein, der an einen heutigen Katasterplan erinnert.

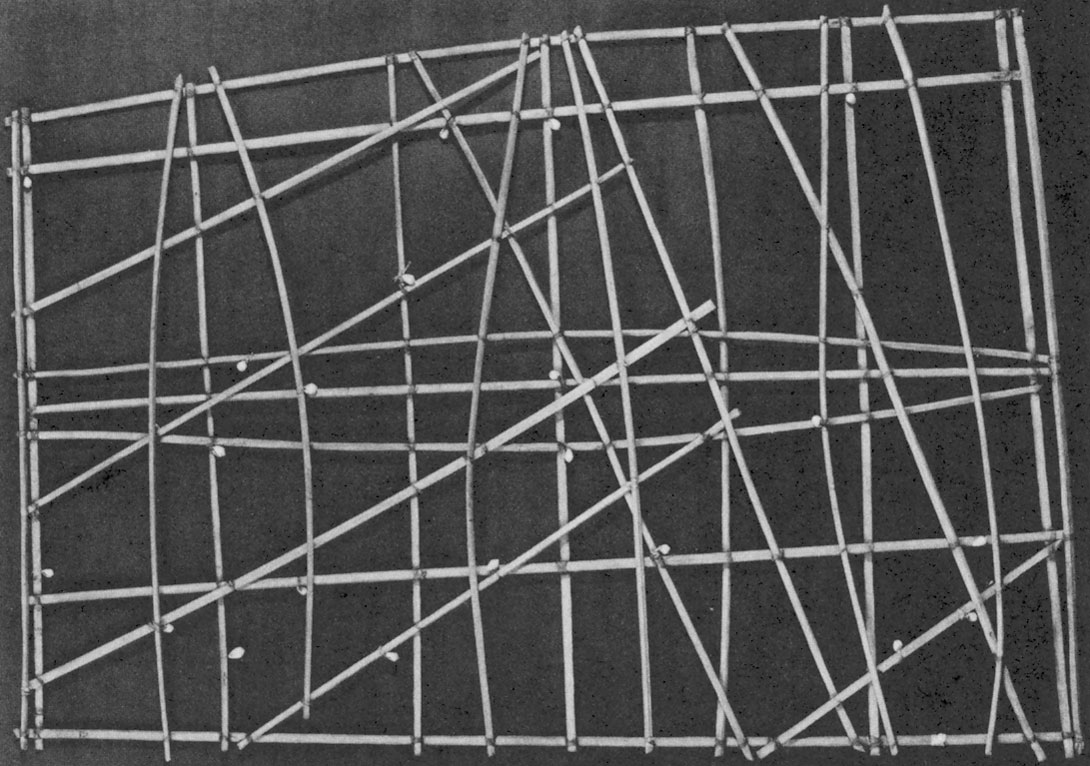

 Strömungskarte | westlicher Pazifik

Strömungskarte | westlicher Pazifik

Strömungskarte für Lehrzwecke aus Mittelrippen von Palmblättern (Muscheln = Inseln)



Altertum

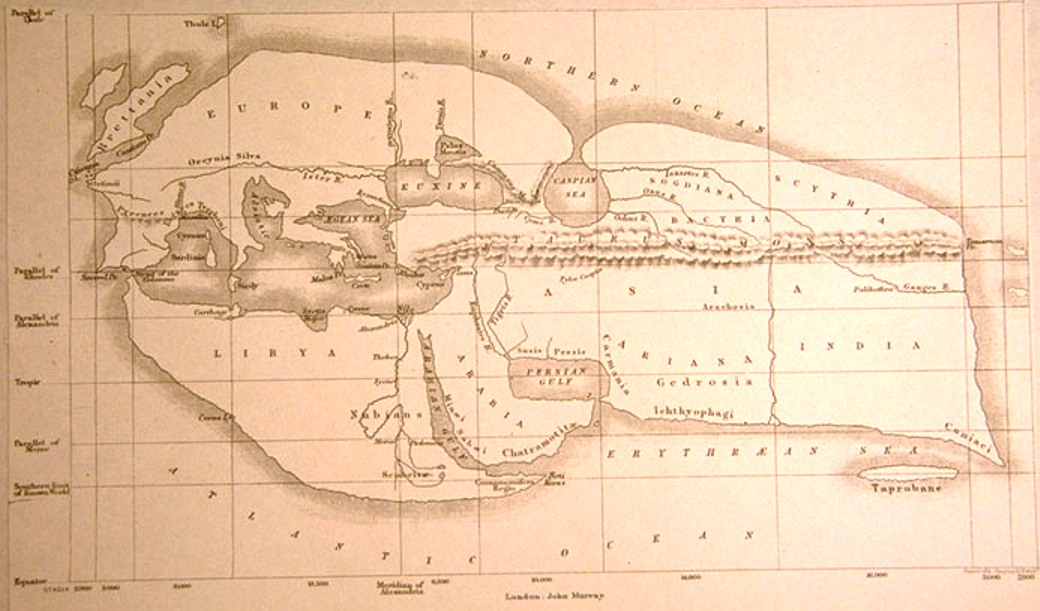

 Erdkarte nach Eratosthenes (276 – 195 v. Chr.) | Alexandria (Ägypten)

Erdkarte nach Eratosthenes (276 – 195 v. Chr.) | Alexandria (Ägypten)

Eratosthenes berechnete als erster den Erdumfang (aufgrund des Schattenwurfes der Sonne auf die Erde) und erfand das erste Gitternetz-System für Kartendarstellungen.

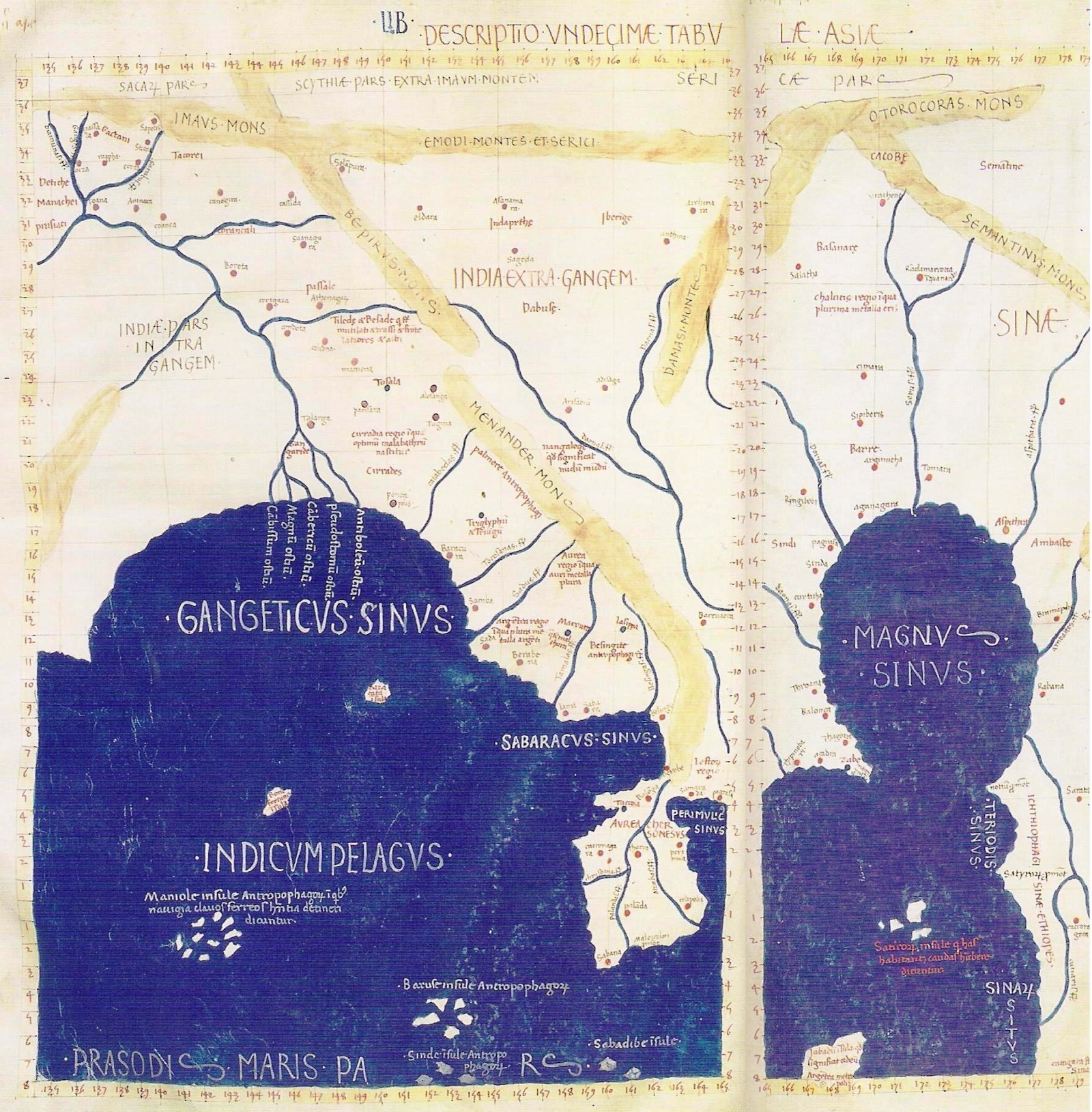

 «Asien» aus «Geographia» von Ptolemäus (87 – 150 n. Chr.) | Alexandria (Ägypten)

«Asien» aus «Geographia» von Ptolemäus (87 – 150 n. Chr.) | Alexandria (Ägypten)

Das Karten-Buch «Geographia» von Ptolemäus enthält geografische Koordinaten, Symbole, Text und Grafik – heute nennen wir dies «Infografik».



Tabula Peutingeriana | 1. Jh., römisches Reich



Das hochentwickelte Militärwesen und der intensive Handel zwischen den Provinzen der Römer förderte die Kartografie. So entwickelten sie zum Beispiel die Tabula Peutingeriana eine Ost-West-Strassenkarte mit Entfernungsangeben und dem Zentrum Rom («alle Wege führen nach Rom»).




Mittelalter

 Mappe Mundi | TO-Karten

Mappe Mundi | TO-Karten

 Pilgerroute London — Denver

Pilgerroute London — Denver

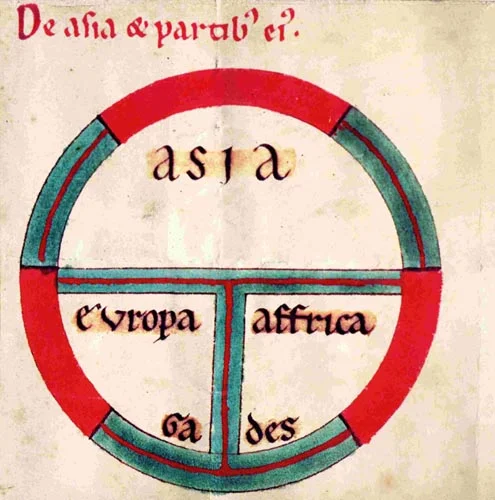

Im Mittelalter verharrt die europäische Kartografie in den religiösen Vorstellungen ihrer Zeit. Es herrschen schematische Weltbilder und christliche Topografien vor. Meist wird eine von Wasser umflossene Scheibe (O) in Form eines «T» durch das Festland (Europa, Afrika, Asien) geteilt.




Neuzeit

 Portolan auf Pergament (Küstenlinien) | um 1500

Portolan auf Pergament (Küstenlinien) | um 1500

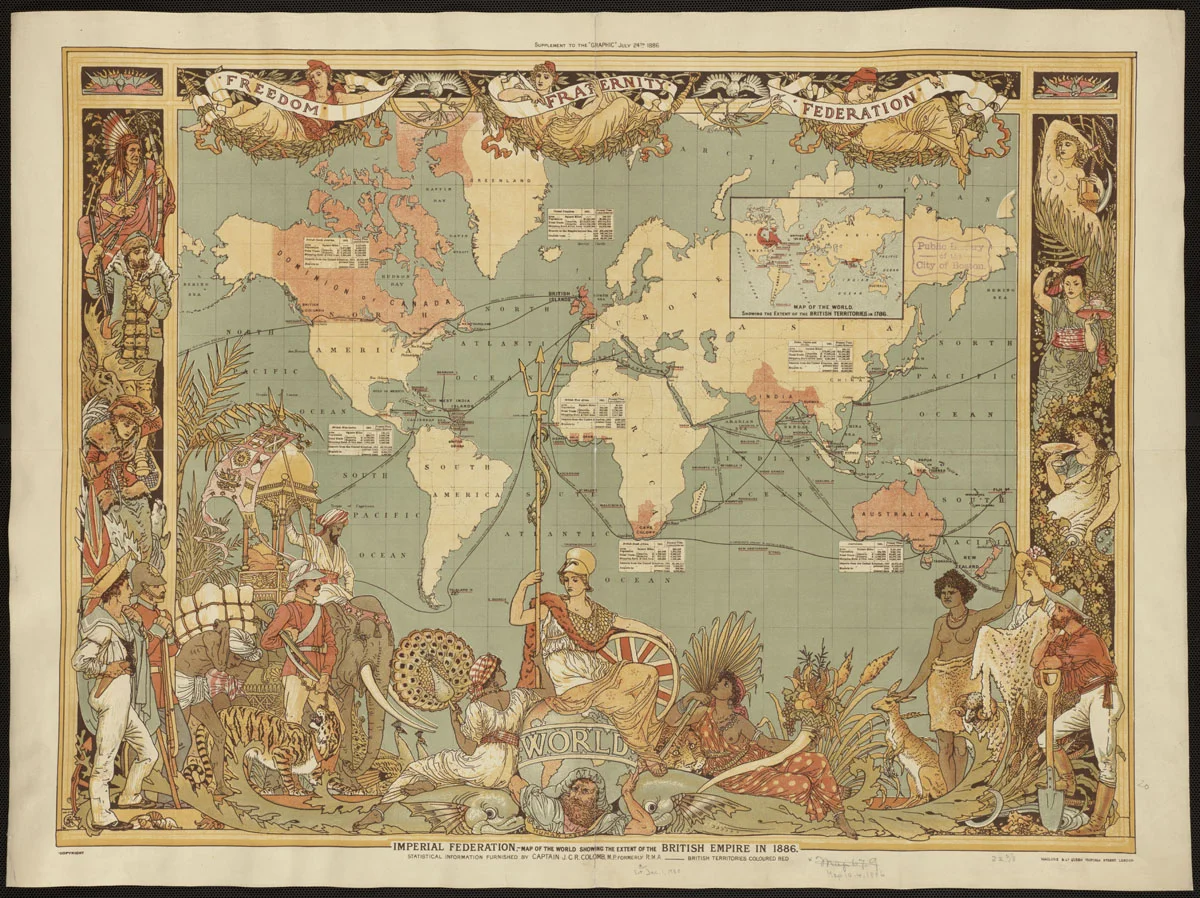

 Imperial Federation Map of the World | 1889

Imperial Federation Map of the World | 1889



Dank der Seefahrt im 15. Jahrhundert (Kolumbus, Magellan) entwickelten sich auch Karten in Europa wieder – in Form von Portolanen. Meist auf Pergament zeigen sie im Detail und farbenreich Küstenlinien, Häfen und Landmarken.



Später illustrieren repräsentative Kolonialkarten des Weltreiches in Schulzimmern und Arbeitsräumen die damaligen Machtverhältnisse in Kartenform.

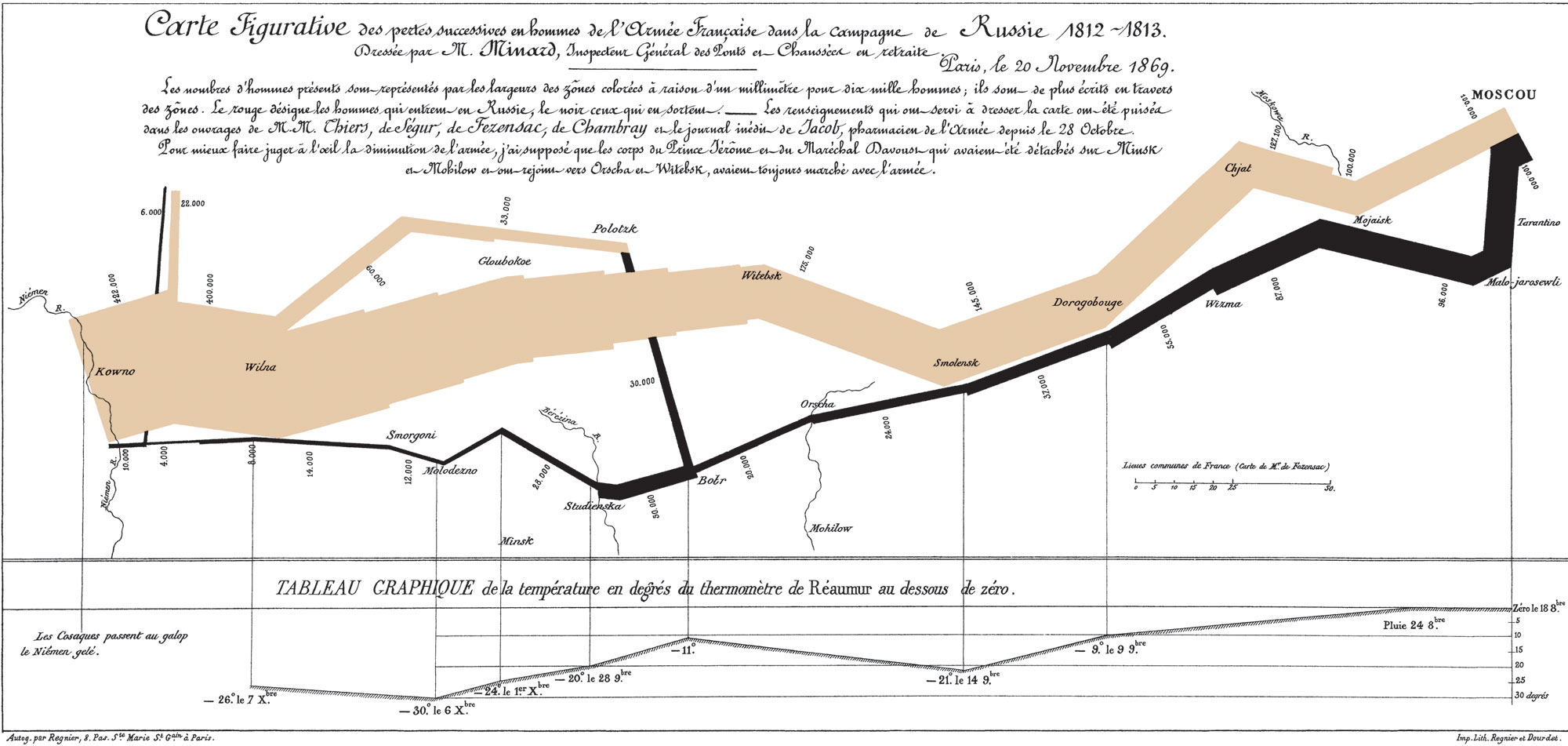

 Russlandfeldzug der Napoleonischen Armee im Jahr 1812/13 | Charles Joseph Minard, gezeichnet 1869

Russlandfeldzug der Napoleonischen Armee im Jahr 1812/13 | Charles Joseph Minard, gezeichnet 1869




Eventuell die erste Infografik überhaupt?  Charles Joseph Minard entwickelte die Kartografie zur Infografik: Er stellt den Russlandfeldzug mit einer beeindruckenden Vielzahl von Informationen dar:



– Grösse und Aufenthaltsort der Truppen zu einem bestimmten Zeitpunkt
– Bewegunstrichtung der Armee
– Temperatur auf dem Rückzug von Moskau

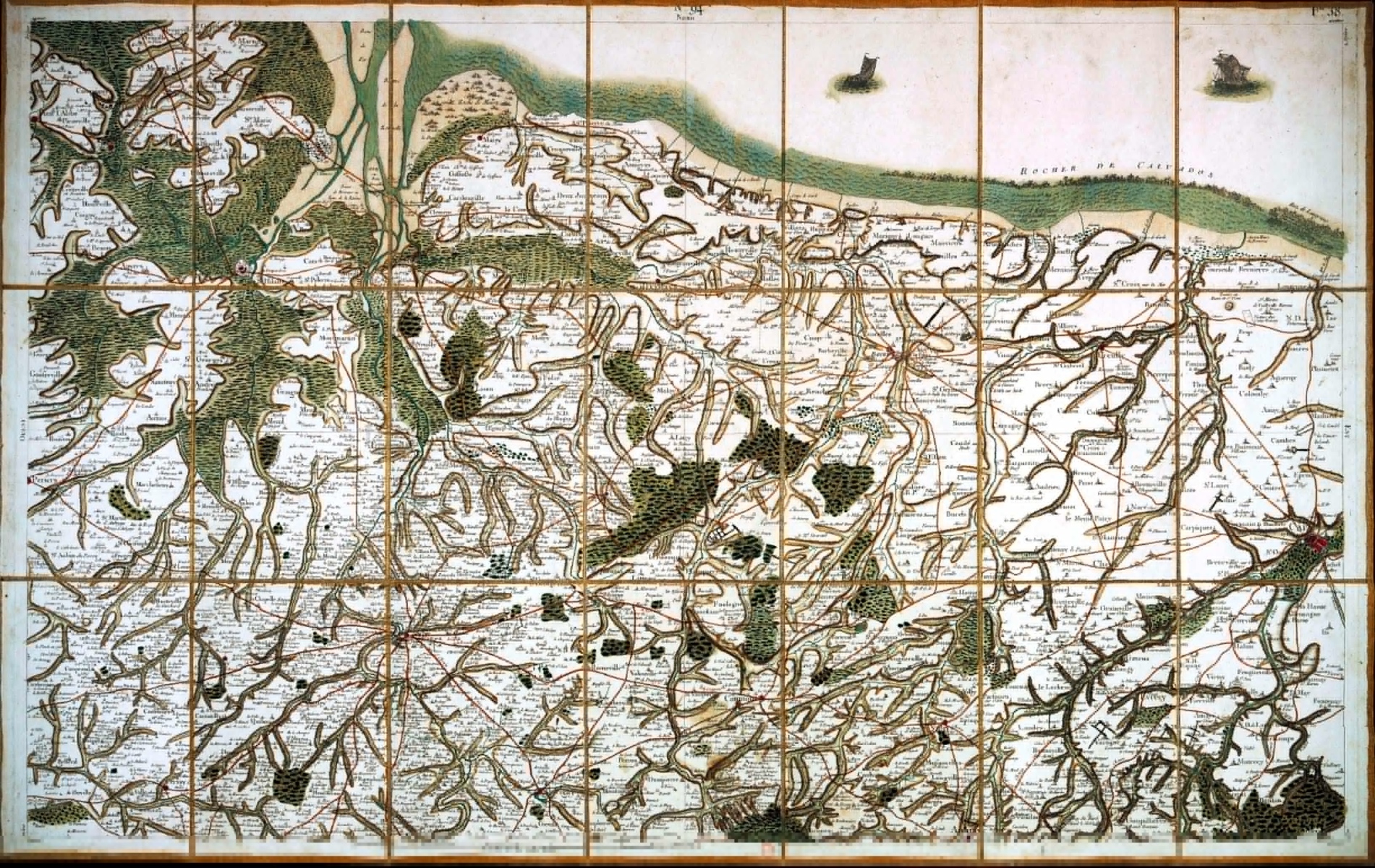

 Carte de Cassini |  1750 — 1793, Frankreich

Carte de Cassini |  1750 — 1793, Frankreich

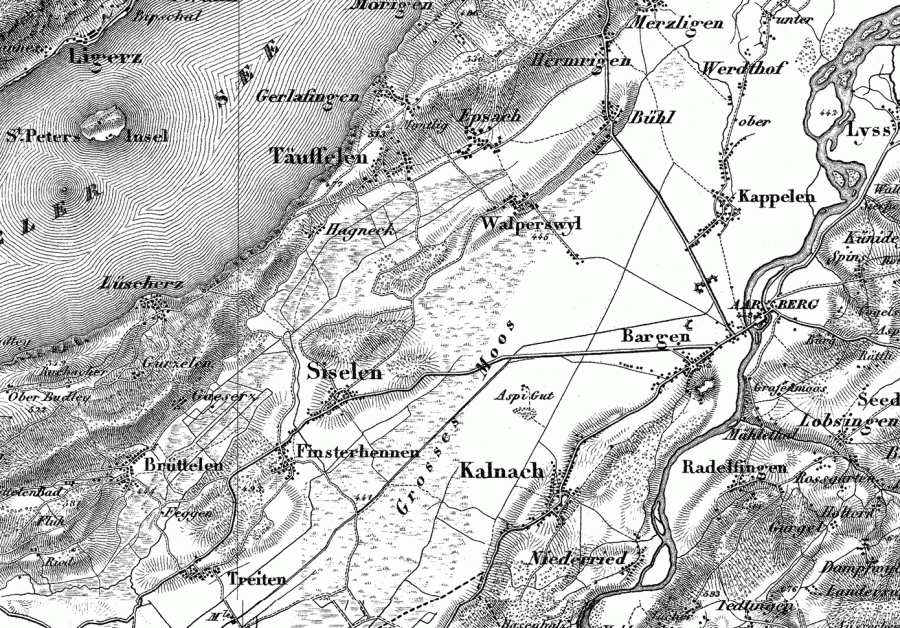

 Dufourkarte | 1845 — 1865, General Guillaume-Henri Dufour

Dufourkarte | 1845 — 1865, General Guillaume-Henri Dufour



Vom 17. bis 18. Jahrhundert werden insbesondere in Frankreich neue Methoden zur Kartografie entdeckt. Die Familie Cassini vermisst in dieser Zeit Frankreich vollständig. Auf der «Carte de Cassini» werden erstmals Symbole für viele verschiedene Details des Landes verwendet (Strassen, Flüsse, Dörfer, Weinberge, Seen, Windmühlen, …).



Auch in der Schweiz entsteht dank Guillaume-Henri Dufour als «Oberstquartiermeister der Eidgenossenschaft (Generalstabschef)» eine flächendeckende, detaillierte Karte des Landes. Diese bildet die Grundlage der heutigen Schweizer Landkarten.
